令和5年度 春期 ネットワークスペシャリスト試験 午前II 問11
テクノロジネットワーク有線LAN・スイッチング
IPネットワークにおいて IEEE 802.1Q で使用される VLANタグは図のイーサネットフレームのどの位置に挿入されるか。

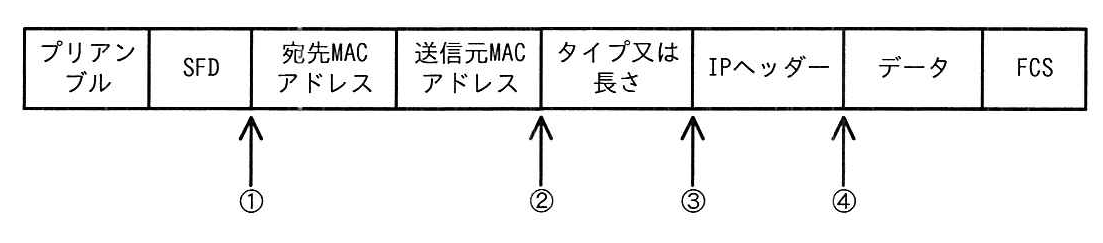

図の説明テキスト
イーサネットフレームの構造図。左から順に「プリアンブル」「SFD」「宛先MACアドレス」「送信元MACアドレス」「タイプ又は長さ」「IPヘッダー」「データ」「FCS」の各フィールドが並んでいる。また、フィールドの境界に下から上へ指し示す矢印があり、それぞれに丸数字が振られている。①は「SFD」と「宛先MACアドレス」の間、②は「送信元MACアドレス」と「タイプ又は長さ」の間、③は「タイプ又は長さ」と「IPヘッダー」の間、④は「IPヘッダー」と「データ」の間を指している。
解答・解説
正解: イ. ②
IEEE 802.1Qで規定されているVLANタグ（4バイト）は、イーサネットフレームにおいて送信元MACアドレスとタイプ（または長さ）フィールドの間に挿入されます。
これにより、既存のイーサネットフレームの形式を大きく変えずに、フレームがどのVLANに属しているかの情報（VLAN IDなど）を付加することが可能になります。
