令和6年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問9

テクノロジハードウェア

この問題は2024(R6)秋 エンベデッドシステムスペシャリスト 午前IIに出題されたものです。出題時点の法令・制度に基づく内容のため、現行の内容と一致しない場合があります。

本ページの問題文・選択肢は、原本の体裁を Web 表示用に正規化しています(改行・記号・数式・図表参照の調整)。設問の趣旨および正解に影響する変更は加えていません。

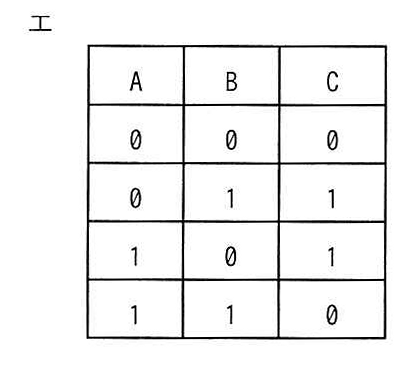

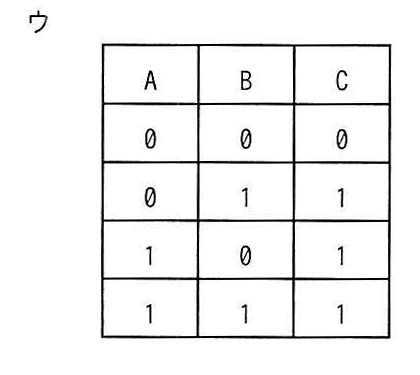

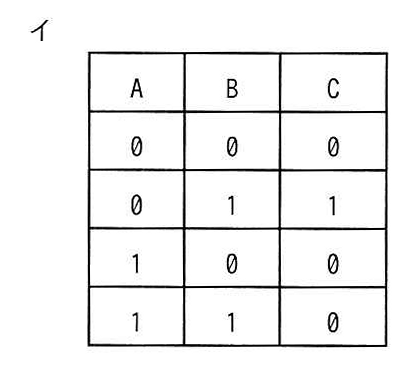

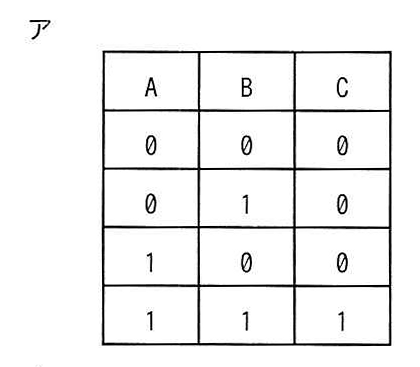

この回路の真理値表はどれか。

論理回路図
図の説明テキスト

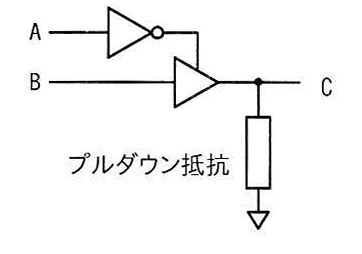

論理回路図。入力AがNOTゲートに接続され、その出力がスリーステートバッファのコントロール端子に接続されている。入力Bはスリーステートバッファのデータ入力に接続されている。スリーステートバッファの出力端子はCであり、出力Cにはプルダウン抵抗が接続されている。

解答・解説を読む

正解: 選択肢

正解の根拠

与えられた論理回路図から、入力と出力の関係を段階的に求めます。

  1. 回路図に含まれる各論理ゲート(ANDORNOTXORなど)の役割と動作を確認します。
  2. すべての入力の組み合わせ(0と1のパターン)について、中間出力および最終出力を順番に計算します。
  3. 計算によって得られた最終出力をまとめた真理値表を作成し、選択肢の表を比較します。

求めた真理値表と完全に一致するのは となります。

各選択肢の解説

  • : 特定の入力条件における出力結果が、実際の回路の動作と一致しないため誤りです。
  • : すべての入力条件において、計算された回路の出力結果と一致するため 正解 です。
  • : 回路内の一部のゲートの論理演算(例: ANDをORと間違えるなど)を誤って解釈した場合の結果となっており誤りです。
  • : 出力が全体的に反転しているなど、正しい論理回路の動作と異なる結果が含まれているため誤りです。
