令和5年度 春期 システムアーキテクト試験 午前Ⅱ 問9
テクノロジシステム開発技術モデリング記法(UML・DFD・状態遷移)
UML 2.0のステートマシン図の記法に適合している図はどれか。
図の説明テキスト

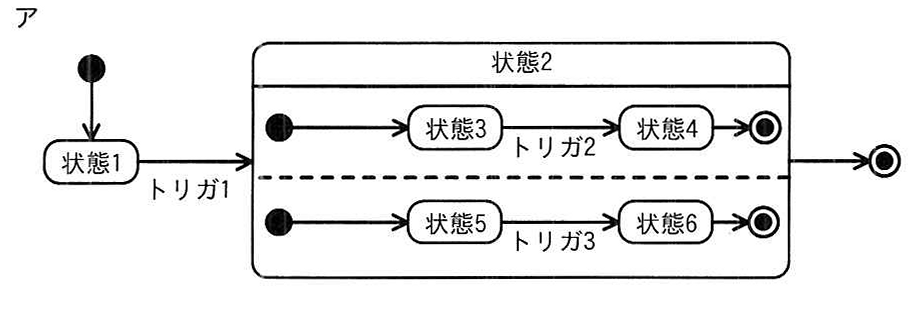

開始状態(黒丸)から「状態1」へ遷移。状態1から「状態2」へ「トリガ1」と記された遷移。状態2は名前区画をもつ大きな角丸四角形で、内部は水平の点線で上下2つの領域に分かれている。上の領域: 開始状態→「状態3」→(トリガ2)→「状態4」→終了状態(二重丸)。下の領域: 開始状態→「状態5」→(トリガ3)→「状態6」→終了状態。状態3・状態5への遷移にトリガの記載はない。状態2から右の終了状態(二重丸)へ遷移。
図の説明テキスト

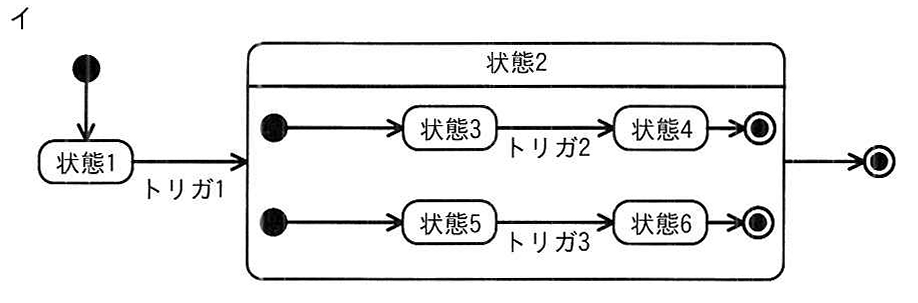

開始状態(黒丸)から「状態1」へ遷移。状態1から「状態2」へ「トリガ1」と記された遷移。状態2は名前区画をもつ大きな角丸四角形で、内部に区切りの点線はない。内部の上段: 開始状態→「状態3」→(トリガ2)→「状態4」→終了状態(二重丸)。下段: 開始状態→「状態5」→(トリガ3)→「状態6」→終了状態。状態3・状態5への遷移にトリガの記載はない。状態2から右の終了状態(二重丸)へ遷移。
図の説明テキスト

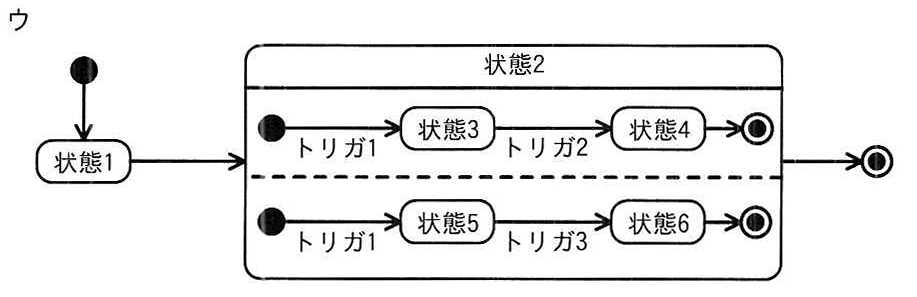

開始状態(黒丸)から「状態1」へ遷移。状態1から「状態2」への遷移にトリガの記載はない。状態2は名前区画をもつ大きな角丸四角形で、内部は水平の点線で上下2つの領域に分かれている。上の領域: 開始状態→(トリガ1)→「状態3」→(トリガ2)→「状態4」→終了状態(二重丸)。下の領域: 開始状態→(トリガ1)→「状態5」→(トリガ3)→「状態6」→終了状態。状態2から右の終了状態(二重丸)へ遷移。
図の説明テキスト

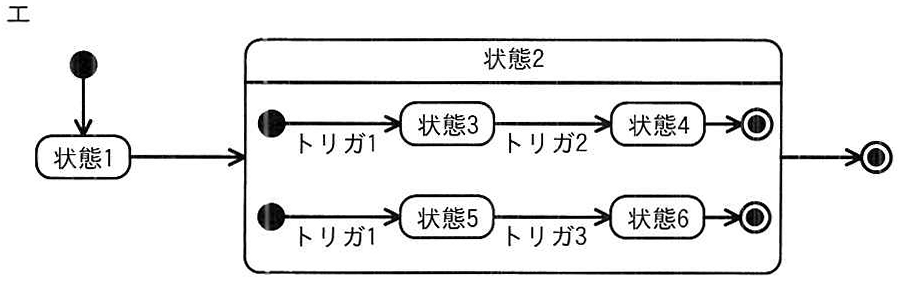

開始状態(黒丸)から「状態1」へ遷移。状態1から「状態2」への遷移にトリガの記載はない。状態2は名前区画をもつ大きな角丸四角形で、内部に区切りの点線はない。内部の上段: 開始状態→(トリガ1)→「状態3」→(トリガ2)→「状態4」→終了状態(二重丸)。下段: 開始状態→(トリガ1)→「状態5」→(トリガ3)→「状態6」→終了状態。状態2から右の終了状態(二重丸)へ遷移。
解答・解説
正解: ア.
UML 2.0 のステートマシン図は、オブジェクトがイベント(トリガ)によってどのように状態を遷移するかを表す図です。状態は角を丸めた長方形、開始状態(初期擬似状態)は塗りつぶした黒丸、終了状態は黒丸を丸で囲んだ記号で表し、遷移は矢印で描いてそのそばにトリガを記述します。
本問の図はいずれも、状態 2 の中に 2 つの並行した振る舞いを持つ直交状態(直交領域をもつ複合状態)を描いています。直交状態の記法として押さえるべき点は次の 2 つです。
- 並行して動く領域どうしは破線で区切る。
- 各領域は自分の初期擬似状態から始まるが、初期擬似状態から出る遷移にはトリガを書かない(複合状態に入った時点で自動的に各領域の最初の状態へ進む)。トリガ 1 は状態 1 から状態 2 への遷移に付く。
各選択肢の解説
- ア（正解）：状態 2 の 2 つの領域が破線で区切られ、各領域の初期擬似状態からの遷移にトリガが付いていません。トリガ 1 は状態 1 から状態 2 への遷移に記述されており、記法に適合しています。
- イ（誤り）：各領域の初期擬似状態からの遷移にトリガはありませんが、2 つの領域を区切る破線がなく、並行する領域であることが表現できていません。
- ウ（誤り）：領域は破線で区切られていますが、各領域の初期擬似状態から出る遷移にトリガ 1 が書かれています。初期擬似状態からの遷移にトリガを付けることはできません。
- エ（誤り）：領域を区切る破線がなく、さらに初期擬似状態からの遷移にトリガ 1 が書かれており、イとウの両方の誤りを含んでいます。
