令和7年度 秋期 エンベデッドシステムスペシャリスト試験 午前II 問題 問10
テクノロジハードウェア
この問題は2025(R7)秋 エンベデッドシステムスペシャリスト 午前IIに出題されたものです。出題時点の法令・制度に基づく内容のため、現行の内容と一致しない場合があります。
本ページの問題文・選択肢は、原本の体裁を Web 表示用に正規化しています（改行・記号・数式・図表参照の調整）。設問の趣旨および正解に影響する変更は加えていません。
バイポーラトランジスタが能動領域で直流増幅しているときの動作の説明として，適切なものはどれか。ここで，ベース(B)からエミッタ(E)に流れる電流を，コレクタ(C)からエミッタに流れる電流を，ベースーエミッタ間の電圧を，コレクターエミッタ間の電圧をとする。

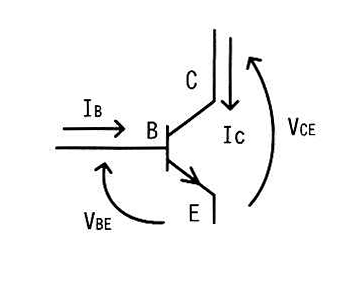

図の説明テキスト
NPN型バイポーラトランジスタの回路図。
- ベース(B)、コレクタ(C)、エミッタ(E)の端子がある。
- ベースからトランジスタへ向かう電流の矢印に「IB」と付記されている。
- コレクタからトランジスタへ向かう電流の矢印に「IC」と付記されている。
- ベースとエミッタ間の電圧を示す矢印に「VBE」と付記されている。
- コレクタとエミッタ間の電圧を示す矢印に「VCE」と付記されている。
解答・解説を読む
正解: 選択肢ア
バイポーラトランジスタが能動領域で動作しているとき、ベース・エミッタ間は順バイアス、コレクタ・ベース間は逆バイアスとなっています。この状態では、ベース電流 をわずかに流すと、それに比例して大きなコレクタ電流 が流れるという電流増幅作用が生じます。
関係式としては、 （ は直流電流増幅率）と表され、 の変化に正比例して が変化することが特徴です。
各選択肢の解説
- ア: 正解。バイポーラトランジスタの電流増幅作用により、 の変化に正比例して が変化します。
- イ: 誤り。コレクタ・エミッタ間電圧 は、外部回路や電源電圧によって決まり、 の変化に正比例する関係にはありません。
- ウ: 誤り。コレクタ電流 は、ベース・エミッタ間電圧 に対して指数関数的に変化します。
- エ: 誤り。 は外部回路に依存して変化するため、 の変化に正比例する関係にはありません。
