令和6年度 秋期 データベーススペシャリスト試験 午前II 問6
階層構造をもつ組織と，従業員の組織への所属を表すUMLのクラス図のうち，“従業員は組織階層中のどの組織にも所属できるが，兼務はしない”とするものはどれか。
図の説明テキスト

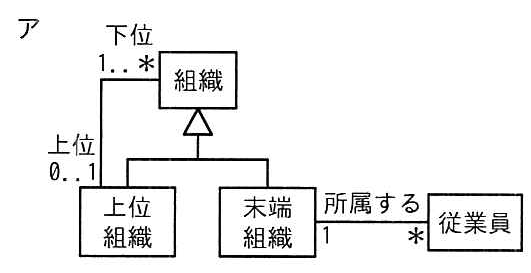

選択肢アのUMLクラス図。クラス「組織」があり、「組織」には自己関連（再帰的な関連）が付いていて、上側の端に「下位 1..」、下側の端に「上位 0..1」の役割名と多重度がある。「組織」から汎化（白抜き三角）で「上位組織」と「末端組織」の2つのサブクラスが導かれている。「末端組織」と「従業員」の間に関連「所属する」があり、多重度は末端組織側が「1」、従業員側が「」である。「上位組織」と「従業員」の間に関連はない。
図の説明テキスト

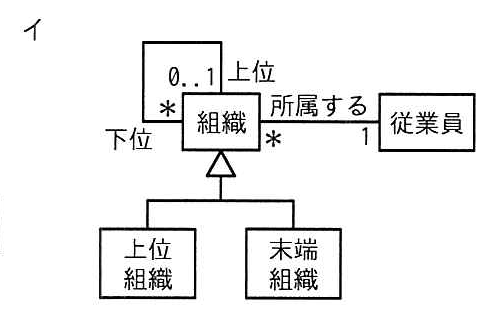

選択肢イのUMLクラス図。クラス「組織」があり、自己関連が付いていて、一方の端に「上位 0..1」、もう一方の端に「下位 」の役割名と多重度がある。「組織」から汎化（白抜き三角）で「上位組織」と「末端組織」の2つのサブクラスが導かれている。「組織」と「従業員」の間に関連「所属する」があり、多重度は組織側が「」、従業員側が「1」である。
図の説明テキスト

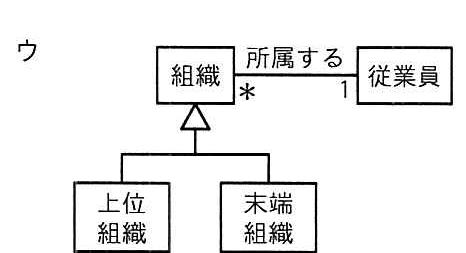

選択肢ウのUMLクラス図。クラス「組織」から汎化（白抜き三角）で「上位組織」と「末端組織」の2つのサブクラスが導かれている。「組織」に自己関連はない。「組織」と「従業員」の間に関連「所属する」があり、多重度は組織側が「*」、従業員側が「1」である。
図の説明テキスト

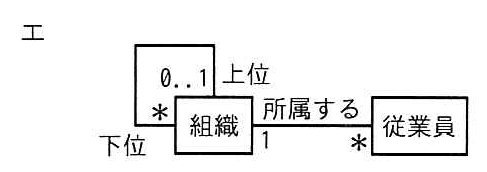

選択肢エのUMLクラス図。クラス「組織」と「従業員」の2クラスのみで、サブクラス（上位組織・末端組織）はない。「組織」に自己関連が付いていて、一方の端に「上位 0..1」、もう一方の端に「下位 」の役割名と多重度がある。「組織」と「従業員」の間に関連「所属する」があり、多重度は組織側が「1」、従業員側が「」である。
解答・解説
正解: エ.
正解の根拠
UMLのクラス図において、問題文の条件はそれぞれ以下のように表現されます。
階層構造をもつ組織
「組織」クラスが自身に対する関連（集約などによる自己参照）を持つことで階層構造が表現されます。従業員は組織階層中のどの組織にも所属できる
「従業員」クラスと「組織」クラスの間に直接関連を持たせることで、階層内の任意の組織に所属できることを表します。兼務はしない
1人の従業員が所属する組織は1つだけであるため、「従業員」から「組織」への関連の多重度は 1 となります。逆に、1つの組織には複数の従業員が所属できるため、「組織」から「従業員」への多重度は * （または 0..*）となります。
これらの条件をすべて満たす図が正解となります。
各選択肢の解説
- ア、イ、ウの選択肢は、従業員から見た組織の多重度が ***** となっており「兼務」を許してしまっているか、組織クラスの自己参照が欠落しており階層構造が正しく定義されていないなどの誤りがあります。
- 正解である エ は、組織の階層構造（自己参照）があり、かつ従業員から組織に対する多重度が 1 になっているため、「兼務しない」という制約を最も正確に表現しています。
