令和5年度 春期 応用情報技術者試験 午前 問14
テクノロジシステム構成性能評価・キャパシティ
CPUと磁気ディスク装置で構成されるシステムで，表に示すジョブA, Bを実行する。この二つのジョブが実行を終了するまでのCPUの使用率と磁気ディスク装置の使用率との組合せのうち，適切なものはどれか。ここで，ジョブA, Bはシステムの動作開始時点ではいずれも実行可能状態にあり，A, Bの順で実行される。CPU及び磁気ディスク装置は，ともに一つの要求だけを発生順に処理する。ジョブA, Bとも，CPUの処理を終了した後，磁気ディスク装置の処理を実行する。

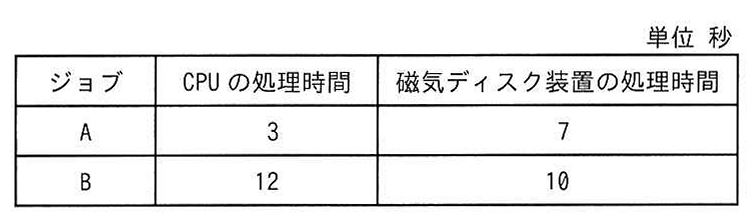

図の説明テキスト
右上に「単位 秒」という注記がある表。
| ジョブ | CPU の処理時間 | 磁気ディスク装置の処理時間 |
|---|---|---|
| A | 3 | 7 |
| B | 12 | 10 |

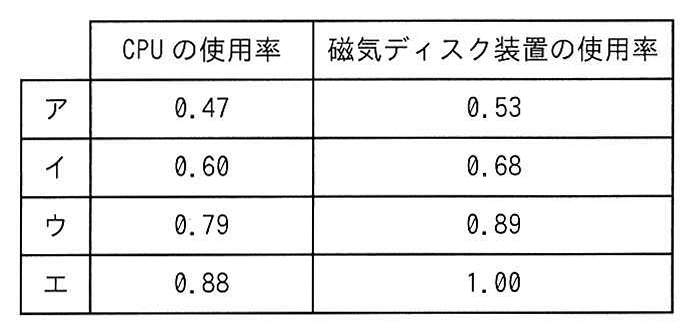

図の説明テキスト
問14の選択肢の表。
| CPU の使用率 | 磁気ディスク装置の使用率 | |
|---|---|---|
| ア | 0.47 | 0.53 |
| イ | 0.60 | 0.68 |
| ウ | 0.79 | 0.89 |
| エ | 0.88 | 1.00 |
解答・解説
正解: イ. CPU の使用率: 0.60, 磁気ディスク装置の使用率: 0.68
使用率とは
使用率とは、全体の経過時間に対して、対象の装置（CPUや磁気ディスク装置）が実際に処理を行っていた時間の割合のことです。
正解の根拠
問題文の条件と表の値から、ジョブAとジョブBの実行順序に沿って各処理の時間を整理し、全体の経過時間を求めます。
0秒〜3秒
ジョブAが先に実行されます。ジョブAがCPUを使用します（3秒間）。ジョブBは実行可能状態ですが、CPUが使用中のため待機します。3秒〜10秒
ジョブAのCPU処理が終わったため、ジョブAは磁気ディスク装置の処理を開始します（7秒間）。
同時にCPUが空いたため、待機していたジョブBがCPUの処理を開始します（12秒間）。
ジョブAのすべての処理は10秒の時点で終了します。10秒〜15秒
ジョブBが引き続きCPUを使用しています。15秒の時点でジョブBのCPU処理が終了します。15秒〜25秒
ジョブBのCPU処理が終わったため、ジョブBは磁気ディスク装置の処理を開始します（10秒間）。
25秒の時点でジョブBの処理が終了し、すべてのジョブが完了します。
全体の経過時間は 25秒 となります。
各装置の合計処理時間と使用率を計算します。
CPUの使用率
CPUが稼働した時間は、ジョブAの3秒とジョブBの12秒です。
磁気ディスク装置の使用率
磁気ディスク装置が稼働した時間は、ジョブAの7秒とジョブBの10秒です。
したがって、CPUの使用率が0.60、磁気ディスク装置の使用率が0.68となり、正解はイです。
各選択肢の解説
ア: 算出されるCPUの使用率0.60、磁気ディスク装置の使用率0.68と異なるため誤りです。
イ: 算出されるCPUの使用率0.60、磁気ディスク装置の使用率0.68と一致するため正解です。
ウ: 算出されるCPUの使用率0.60、磁気ディスク装置の使用率0.68と異なるため誤りです。
エ: 算出されるCPUの使用率0.60、磁気ディスク装置の使用率0.68と異なるため誤りです。
